固定电容器容量的检测

    固定电容器在电路中具有隔断直流电、通过交流电的作用，常用于级间耦合、滤波、去耦、旁路及信号调谐（选择电台）等。电容用字母C表示，其基本单位为F（法拉），常用单位为mF（毫法）、μF（微法）、nF（纳法）、pF（皮法），它们的换算关系为1mF＝10－3F 1μF＝10－6F 1nF＝10－9F 1pF＝10－12F固定电容种类很多，按电介质种类可分为无机介质、有机介质、气体介质、电解质四大类；按是否有极性可分为无极性电容和有极性电容两大类。常见无极性电容有纸介电容、油浸纸介密封电容、金属化纸介电容、云母电容、有机薄膜电容、玻璃釉电容、陶瓷电容等。

固定电容容量的检测方法：

固定电容检测内容主要包括容量、性能（质量好坏）及极性等，一般情况下对电容容量要求较宽，可对被测电容进行粗测，以估计其容量。

    (电容的粗测方法图，其中（a）常用无极性电容外形；(b)电容侧粗)

根据电容充放电原理，通过观察万用表指针的偏转角度来估计电容容量。测试时，首先根据被测电容容量选择万用表电阻挡，见表1；然后采用反复调换表笔使电容进行充电的方法进行测量，直到比较准确地记下指针向右偏转最大位置时对应的阻值为止。此法也可定性地比较电容容量的大小：指针向右摆的幅度越大，容量就越大。

(表一：万用表实测的阻值与对应的电容容量标称值)

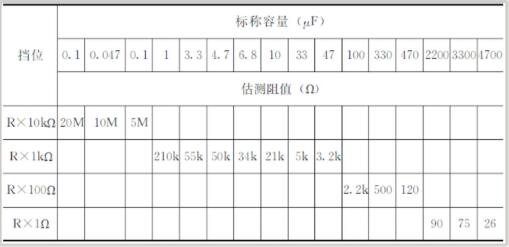

    (表二：电容估测阻值与标称容量值)

    检测注意事项：

    1）第一次测量后，应先把电容器放电（用万用表表笔把电容器的两引线短路一下即可），然后才可进行第二次测量，否则可能观察不到充电现象。

    （2）测量过程中，手不得同时接触电容器两引脚，否则影响测试结果。

    （3）用万用表的不同电阻挡测量电容器的漏电电阻，得到的结果可能不一样，这是因为不同电阻挡的表内电压不同，而漏电电阻与电容的介质有关，介质的性能与其两端所加的电压有一定的关系。

    （4）选择电阻挡的方法。若电容量较大，应选择低阻挡；若电容量较小，应选择高阻挡。原因是：若用低阻挡检查小容量电容，由于充电时间极短，指针摆动幅度小（对指针式万用表）或显示屏显示一直溢出（对数字式万用表），看不到变化过程；若用高阻挡估测大容量的电容器，由于充电时间很缓慢，测量时间将持续很久，浪费时间。

    （5）对在路电容器进行检测时，必须弄清所在电路的其他元器件是否影响测量结果。一般情况下尽量不采用在路测量。
