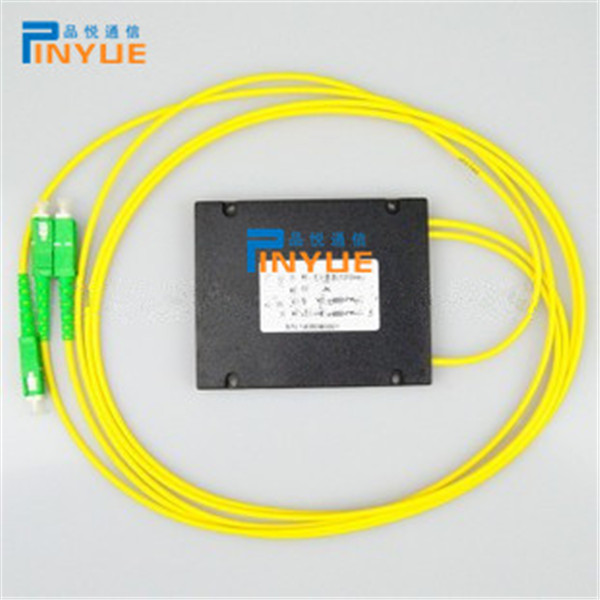

1分2盒式光分路器

1分2盒片式光分路器

产品型号：1分2盒片式光分路器

适用范围：无源光网络连接局端和终端设备并实现光信号分路

产品标准：PLC

产品品牌：品悦

1分2盒式光分路器是一种无源器件，它们不需要外部能量，只要有输入光即可。分光器由入射和出射狭缝、反射镜和色散元件组成，其作用是将所需要的共振吸收线分离出来。分光器的关键部件是色散元件，现在商品仪器都是使用光栅。

1分2盒式光分路器光器平面波导型分光器(PLC Splitter)是一种基于石英基板的集成波导光功率分配器件，具有体积小，工作波长范围宽，可靠性高，分光均匀性好等特点，特别适用于无源光网络(EPON，BPON，GPON等)中连接局端和终端设备并实现光信号的分路。品悦通信可提供1×N和2×N全系列产品，并为客户订制适合各种应用场合的分光器。产品参数

1分2盒式光分路器产品分类

裸纤式、微型（钢管/模块）型、ABS盒型、带分支器型、托盘式、插片式、机架式等。

1分2盒式光分路器产品应用

机架式：安装在19寸的OLT机柜内，在光纤分支入户时提供的安装设备是标准数字机柜，当ODN需要放置于桌上时。

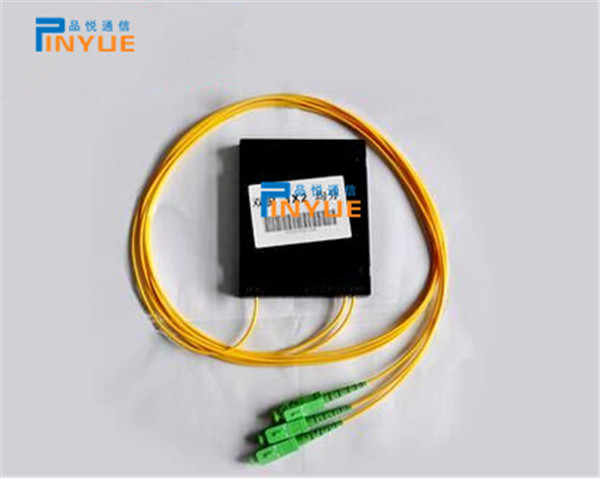

ABS盒式：安装在19寸标准机架内，在光纤分支入户时提供的安装设备是光缆交接箱，在光纤分支入户时客户指定的设备内安装。

裸纤式： ① 安装在各种类型的尾纤盒内。② 安装在各种类型的测试仪表内及WDM系统。

分支器型：①安装在各种类型的光配器材内。②安装在各种类型的光测试仪表内。

微型：①安装在光缆接头盒内。②安装在模块盒内。③安装在配线箱内。

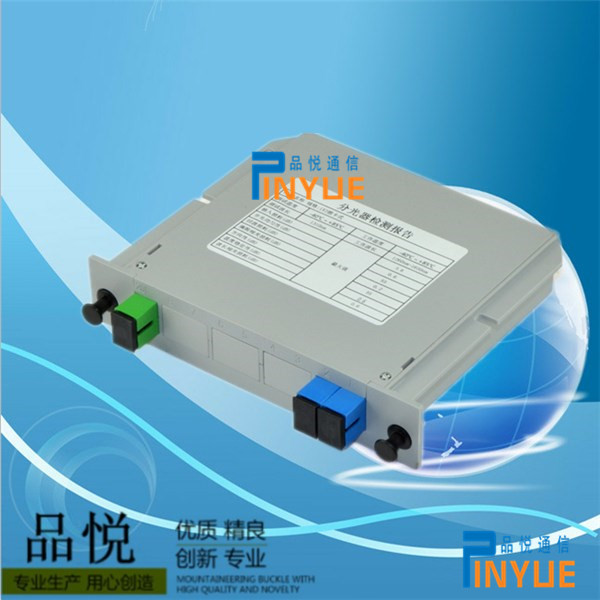

插片式：本设备是用于FTTX系统中需分光的用户接入点，主要完成进入小区或大楼的光缆成端，具有光纤的固定、开剥、熔接、跳线、分路等功能，分光后以入户光缆的形式进入终端用户。

托盘式：适用于各类型的分光器、波分复用器等集成安装使用。

注：单层托盘最大可配置1分16适配器接口，双层托盘最大可配置1分32适配器接口。

1分4分光器产品封装

PLC分光器的封装是制造分光器的难点，封装技术直接影响到产品的性能。

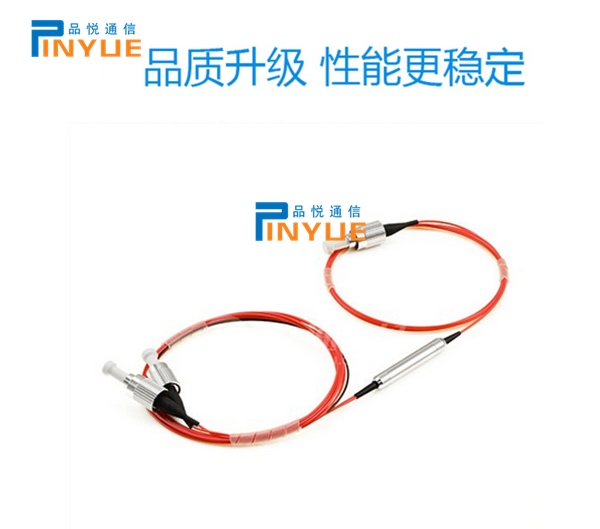

微型封装：一般为不锈钢，光纤线为裸纤式。

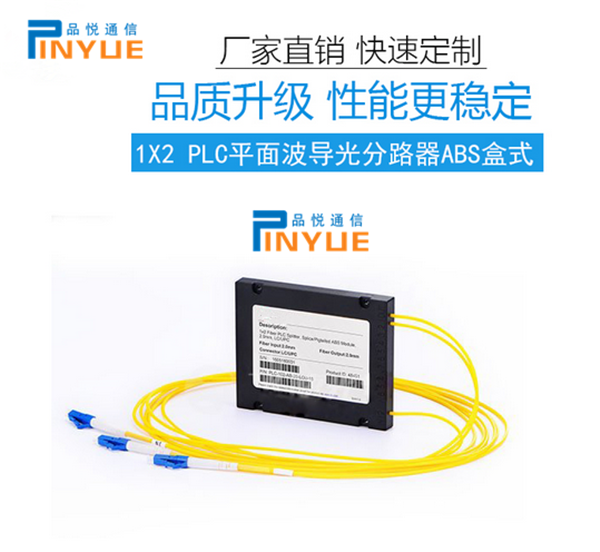

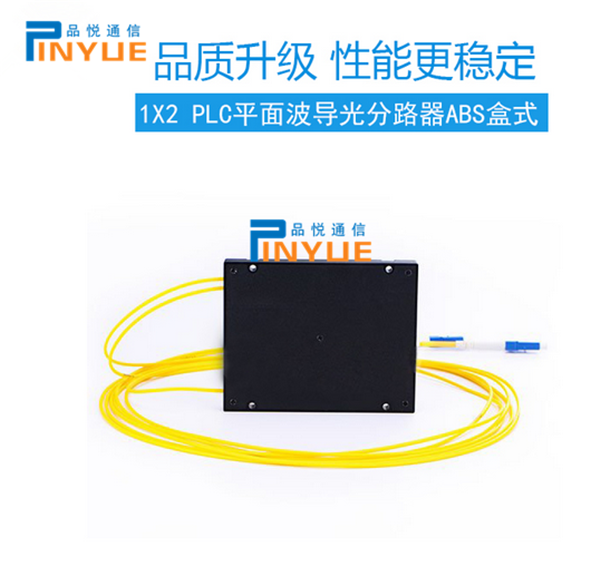

ABS盒式封装：为ABS塑胶外壳，常规尺寸(MM)有100*80*10 120*80*18 140*115*18等。

还有其余的裸纤式封装、托盘式、插片式、机架式等。

1分2盒式光分路器组成部分

内部由一个PLC分光器芯片和两端的光纤阵列耦合组成，芯片采用半导体工艺在石英基底上生长制作一层分光波导，芯片有一个输入端和N个输出端波导。然后在芯片两端分别耦合输入输出光纤阵列，外部由ABS盒子和方形钢管，光缆及光纤连接头。

1分2盒式光分路器技术指标

插入损耗

分光器的插入损耗是指每一路输出相对于输入光损失的dB数，其数学表达式为：Ai=-10lg Pouti/Pin，其中Ai是指第i个输出口的插入损耗；Pouti是第i个输出端口的光功率；Pin是输入端的光功率值。 附加损耗。

附加损耗定义为所有输出端口的光功率总和相对于输入光功率损失的DB数。值得一提的是，对于光纤耦合器，附加损耗是体现器件制造工艺质量的指标，反映的是器件制作过程的固有损耗，这个损耗越小越好，是制作质量优劣的考核指标。而插入损耗则仅表示各个输出端口的输出功率状况，不仅有固有损耗的因素，更考虑了分光比的影响。因此不同的光纤耦合器之间，插入损耗的差异并不能反映器件制作质量的优劣。分光比。

分光比定义为分光器各输出端口的输出功率比值，在系统应用中，分光比的确是根据实际系统光节点所需的光功率的多少，确定合适的分光比（平均分配的除外），分光器的分光比与传输光的波长有关，例如一个光分路在传输1.31 微米的光时两个输出端的分光比为50：50；在传输1.5μm的光时，则变为70：30（之所以出现这种情况，是因为分光器都有一定的带宽，即分光比基本不变时所传输光信号的频带宽度）。所以在订做分光器时一定要注明波长。

宁波品悦通信为适应三网融合、FTTx的推广，品悦通信推出从局端一直到用户桌面的FTTX光配线网络解决方案。产品主要包括OMDF光纤总配线架、ODF光纤配线架、光缆交接箱，三网合一箱、四网合一箱、光缆分纤箱，分光分纤箱，光缆分线盒，光缆接头盒，光缆终端盒，冷接子，快速连接器，光纤跳线，配线光缆、皮线光缆、市内布线光缆、无源器件、线路辅助设施等。
品悦通信FTTX布线应有尽有、质量保证！随时欢迎您前来咨询！！！
宁波品悦通信自创建以来，坚持深化改革，强化企业管理，积极采用新技术开发新产品。目前公司凝聚了一批高素质的技术、管理人才，配备有先进的研发、生产及检测设备，各方面贯彻ISO9001质量管理体系、ISO14001环境管理体系认证。
品悦通信凭借雄厚的技术实力、完善的服务，品悦公司以“创新、务实”的企业精神，以“求新、求变、求快”的发展战略，迎接光通信的美好未来。
合作伙伴：中国电信、中国移动、中国联通、中国广电等……

宁波品悦通信提供1分2盒式光分路器现货供应，有需要的话请跟我们联系。
